Montage d'une puce AF confirm sur Objectif samyang


MONTAGE D'UNE PUCE DE CONFIRMATION AUTOFOCUS SUR OBJECTIF SAMYANG 14 MM MONTURE CANON



Je me suis lancé dans le montage d'une puce AF Confirm sur mon samyang 14mm et je vais par ce tuto vous faire part de mon expérience

Ingrédients:
-un objo samyang 14mm
-une puce AF confirm trouvée sur ebay chez un gentil vendeur chinois.(10€ port compris)
-de la colle bi-composant (araldite) achetée en grande surface de bricolage
-du scotch de bureau (celui qui est opaque et qui colle pas grand chose)
-de la cyanolite
-du papier de verre
-une carte en plastique dont vous ne vous servez plus

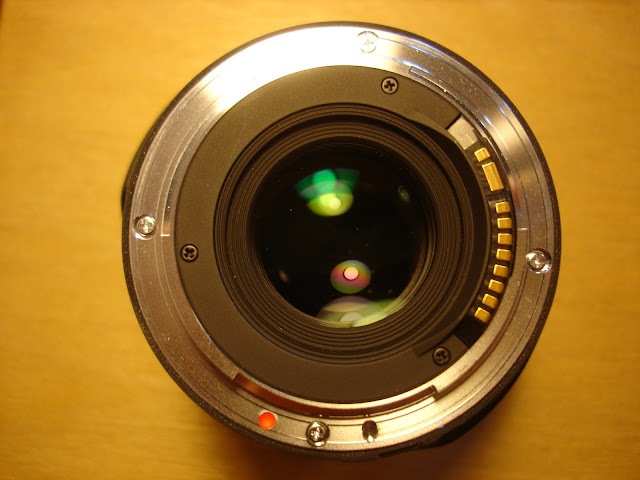

Pour commencer on repère la position de la puce en se référant à un autre objectif:

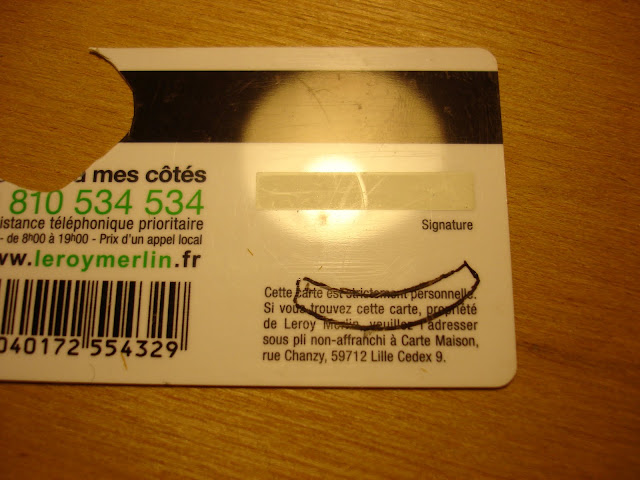

Vu que la puce n'est pas assez épaisse il va falloir créer une cale découpée dans un morceau de carte plastique:

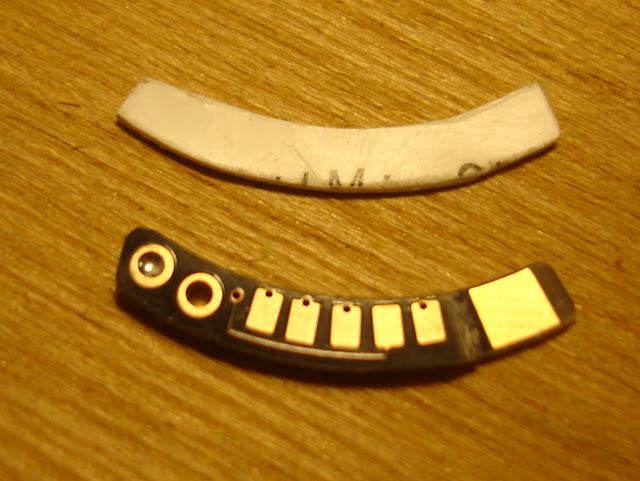

Une fois la cale découpée à l'aide d'un ciseau, poncer les bavures:

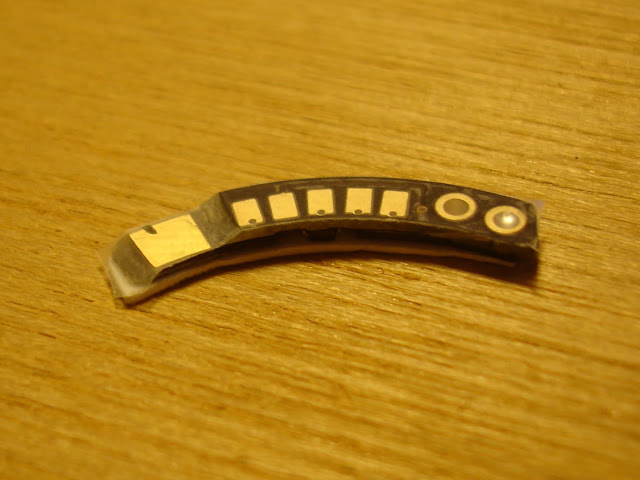

Ensuite on colle la cale à la puce avec la cyanolite (pas besoin d'en mettre des litres):


Ensuite on colle l'ensemble en place sur l'objectif avec 2 points de cyano, cette étape sert juste a vérifier que tout est bien en place avant de coller le tout définitivement, donc il faut vraiment mettre très peu de cyano.

Remonter l'objectif et tester que l'objectif est bien détecté.
Si ca marche, démonter l'objectif, faire un repère au marqueur (chose que j'ai faite mais après avoir décollé la puce...du coup ca m'a valu un petit désagrément...vous allez voir plus loin)

On peut passer à l'étape finale, le collage a la colle bi-composant:
Quelques précautions:

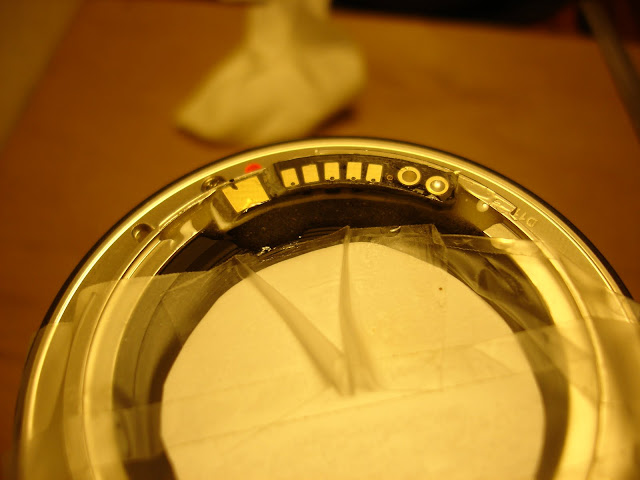

Protéger les contacteurs de la puce avec du scotch et découper un rond en papier de la taille de la lentille arrière et le scotcher pour protéger la lentille



Une fois ces précautions prises préparez une noix de colle et lancez vous!! j'ai tout bêtement utilisé une allumette pour mélanger la colle et l'appliquer et j'ai utilisé un morceau de la carte en plastique pour répartir la colle.




Laisser sécher 15 h et retirer le scotch.

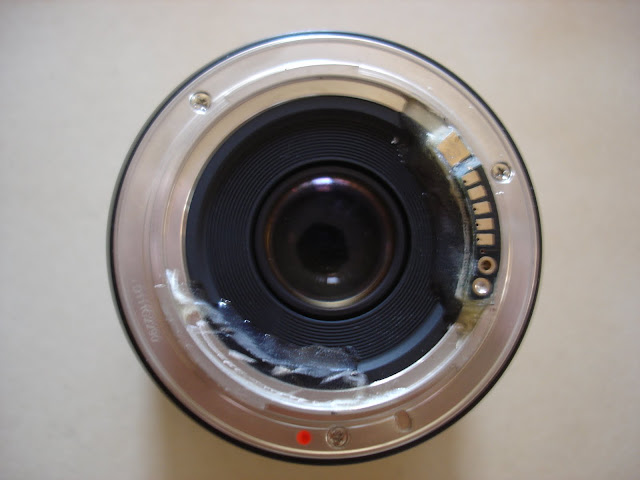

Comme vous pouvez l'observer je me suis lamentablement vautré en collant la puce , on voit bien que je l'ai collée au niveau du repère de montage de l'objectif alors qu'elle ne va pas là!! trop occupé a prendre des photos au fur et a mesure pour ce tuto j'ai buggué!

Ceci dit j'ai quand même réussi a décoller le tout bien que j'ai failli casser ma puce...



Voilà j'espère que ca vous aidera, c'est vraiment pas compliqué...!<
Réponse avec citation

Pour participer aux discussions et avoir accès à tous les outils
proposés sur VirusPhoto, inscrivez-vous en quelques secondes : cliquez ici.

Outils de la discussion Chercher dans ce sujet
Rechercher dans la discussion:

Recherche avancée

Noter la discussion
Evaluez cette discussion :
  #2
non lus 17/06/2011, 22h58
Avatar de patdood85
Membre
Ma pratique de la photo: Passionné de photo

Messages: 89
590 Photiz - Faire un don
Hello, j'ai testé la même chose avec un chip pour M42 qui s'était décollé, j'ai toujours pas la confirmation af, tu pourrais nous dire de combien le chip dépasse, ou bien une petite photo de côté serait pas mal aussi, histoire de voir, merci d'avance
Réponse avec citation
  #3
non lus 01/07/2011, 12h28
Membre
Ma pratique de la photo: Pratique occasionnelle

Messages: 85
675 Photiz - Faire un don
Il suffit de comparer avec un objectif déja en ta possession, c'est ce que j'ai fait
Réponse avec citation
  #4
non lus 31/08/2011, 20h22
Avatar de littleboy1664
Membre
Ma pratique de la photo: Passionné de photo
Matériel: 60D, 8-16, 17-50, 105 macro OS, Mp-e 65

Messages: 714
4750 Photiz - Faire un don
Super tuto
Qui va etre très utiles surtout pour les possésseurs des 35mm et 85mm sur APS-C.
Réponse avec citation
  #5
non lus 09/10/2011, 18h01
Membre
Ma pratique de la photo: Pratique occasionnelle

Messages: 85
675 Photiz - Faire un don
merci!

j'avais fais une demande pour qu'il soit mis dans la section tuto mais j'avais eu aucune reponse...
Réponse avec citation
  #6
non lus 12/10/2012, 13h21
Avatar de flower
Membre
Ma pratique de la photo: Passionné de photo
Matériel: Un cailloux sur la tête et et bim, j'ai ouvert les yeux.

Messages: 534
2605 Photiz - Faire un don
Bonjour, heureux possesseur d'un samyang 35mm sur mon canon 1D Mark III je poste juste un petit message pour te dire un grand merci à toi pour ce super tuto !

Je ne comprends pas pourquoi il n'a pas été classé mais en tout cas mille mercis !
Réponse avec citation
  #7
non lus 12/10/2012, 16h42
Avatar de fafadroid
Membre
Ma pratique de la photo: Pratique occasionnelle
Matériel: reflex nikon

Messages: 48
360 Photiz - Faire un don
Bonjour, il me semble qu'il existe des bagues d'adaptation pour m42 avec af confirm, et peut être aussi pour samyang.
Félicitations pour ton tuto, on adore ça...
Réponse avec citation
  #8
non lus 07/01/2013, 00h55
Membre
Ma pratique de la photo: Pratique régulière

Messages: 245
1485 Photiz - Faire un don
Bon j'ai changé de compte VP depuis, mais c'est moi qui ai posté ce tuto, ravis de voir que ca a pu aider certain!
Réponse avec citation
  #9
non lus 19/04/2013, 21h38
guillaumelhoste

Messages: n/a
Photiz - Faire un don
Bonjour,

Je propose une autre technique qui me semble plus simple et moins "dangereuse" pour l'appareil :
- Prenez un scotch double face extra fort et un peu épais (eg 1,5 mm d'épaisseur) - Ca coûte moins de 10 Euros
- Collez le chip d'un côté. Faites en le tour avec un cutter pour découper.
- Collez le chip ainsi affublé de son scotch sur l'objectif
- Vérifiez la qualité de l'AF avec des tests, et ajustez le cas échéant les micro-réglages de l'objectif dans le menu du boîtier. Pour ma part, j'ai dû régler à -12.

Globalement, d'après ma propre expérience, il faut que le chip dépasse d'un millimètre vs. le socle.

L'avantage est que si ça ne marche pas ou si vous voulez un jour le retirer, vous pouvez toujours passer une lame de cutter sous le scotch, et votre objectif redevient comme neuf !

Temps passé en tout : 5 mn

Voilà !
Réponse avec citation
  #10
non lus 21/04/2013, 11h39
Avatar de Filache
Membre
Ma pratique de la photo: Pratique régulière
Matériel: NIKON D90 NIKON D 500

Messages: 3 154
16860 Photiz - Faire un don
Tuto super explicite. J'ai pensé pouvoir le reproduire sur mon Samyang 500 mm, mais hélas la monture Nikon est différente. Il y a une série de billes qui font contact. Si quelqu'un connait une méthode cela m'arrangerait car la mise au point manuelle est vraiement aléatoire car très sensible sur cet objectif.
Bonne journée
Réponse avec citation
  #11
non lus 01/07/2013, 20h44
dsbruno

Messages: n/a
Photiz - Faire un don

à voir...


Merci pour ce tuto qui me conforte dans l'idée d'offrir à mon 6D ce Samyang 14mm f/2.8 !

J'ai regardé un peu sur ebay et j'ai trouvé ça :
ebay.fr/itm/EMF-AF-Confirm-CHIP-for-Nikon-F-mount-lens-lenses-to-Canon-EOS-camera-Adapter-/300652483311?hash=item460048d2ef#ht_813wt_1153

Mais aussi et surtout ça, pour programmer le chip (ouverture / focale / micro tuning AF) :
camerapix.co.uk/ebay/emf/programming.html

Bref, je pense que je vais aller m'acheter le Samyang, commander à HK un chip AF confirm et me lancer dans l'aventure !

Je précise bien : je n'ai pas encore essayé tout ça ! Par contre si certains qui ont mis le chip et essayé la programmation du micro-tuning de l'AF et de la focale/ouverture, ça m'interresse de savoir si ça marche !

Dernière modification par dsbruno 01/07/2013 à 20h48. Motif: précisions
Réponse avec citation
  #12
non lus 15/11/2015, 12h35
Avatar de jorislaloutre
Membre
Ma pratique de la photo: Passionné de photo
Matériel: Canon EOS 6D

Messages: 831
9895 Photiz - Faire un don
salut a tous, je déterre ce sujet car je viens de m'acheter un samyang et d'installer la puce dandelion IV par contre, j'arrive a programmer la focale puis l'ouverture par contre j'arrive pas à programmer le back et front focus afin que le boitier m'indique la bonne MAP.

merci pour votre aide
Réponse avec citation
  #13
non lus 12/06/2017, 21h19
Membre
Ma pratique de la photo: Je débute

Messages: 199
1275 Photiz - Faire un don
Question

tenté mais ne marche pas


Bonsoir
je viens de le coller, mais toujours pas de mise au point auto, rien ne se passe....
mal mise ?
Merci
Bonne soirée
Réponse avec citation
